分布式录播解决方案-VGAIC畅通

分布式录播解决方案

一：应用目的

Ø 手术/会议/教学全程画面影像进行实时记录

Ø 研究、教学和存档

Ø 高清手术/会议/教学示教及互动

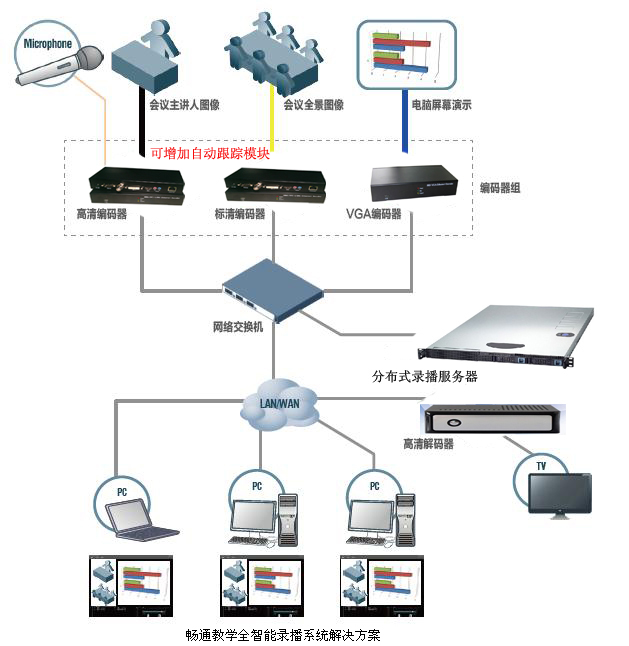

二：拓扑图如下：

三：实现原理

录播服务器主要提供室内视音频信号实时录制/直播，生成的节目提供点播服务。

室内视音频信号主要有如下几种：

1: 视频信号：高清摄像机(1080P/60HZ)对室内进行实时拍摄，例如手术室中架设可对手术画面进行高清实时拍摄。

2: 内窥镜画面/X光机/CT机/教学电脑/记录仪等各种设备的图像。

3: 音频信号：室内的各种声音（如Mic，设备声音）

音视频互动功能：主要用于手术/会议/教学及其他互动项目，可对室内的各种视音频信号与远程会议室进行视音频实时通讯，通过投影机/大屏幕进入实时双向全双工通迅。互动过程也接入录播服务器，提供录制/直播及内容点播服务。

四：产品简述

分布式录播主要由录播服务器（放在机房）及编解码器（放在相应手术室/会议室）组成。服务器提供网络存储(录制/直播/点播)，编码器将视音频信号进行编码传输至服务器，解码器用于收看直播。

产品名称	外观	型号	功能描述
分布式录播服务器		SE1000	系统具备视音频信号和计算机屏幕信号的同步一体化录制、直播、点播功能；单台服务器最多并发支持12路可视信号及声音的任意组合。录制/直播/点播/管理使用浏览器(IE/Chrome/Firefox等)即可，一路直播支持400路并发。Linux系统。1U标准机箱；支持HTML5点播；
高清VGA编码器		EN360	支持1路高清信号（高清YPbPr视频或VGA信号）输入和编码；清晰度最高支持1600*1200和1080P/50、60 720P/50、60；音频支持高清音频AAC编码，最高48000采样，128k编码，双声道立体声；支持YPbPr输入接口；支持云台控制；
全接口编码器		EN460	支持1路（DVI-I/HDMI/VGA/BNC）输入和编码；清晰度最高支持1600*1200和1080P/50、60 720P/50、60；支持BNC标清D1信号,分辨率704x576；音频支持高清音频AAC编码，最高48000采样，128k编码，双声道立体声；支持云台控制；
高清解码器		DE263	直播/点播解码器，支持VGA和1080P全高清解码，支持H264/AAC/MP3解码；开机播录播服务器页面；支持与高清编码器直接点对点解码；

五：分布式录播服务器详述

编码器输入信号为VGA或高清信号(电脑/摄像机等)，经过DSP压缩编码成网络码流（编码采用H264+AAC/MP3）方式，服务器将网络码流进行录制到服务器的硬盘上。

用户可以点击服务器提供的Web服务器，进行录制内容(实时生成)的在线点播。同时也可以后期进行文件管理，录制目录提供网络访问。

录制的同时提供直播服务，收看方可以是公网也可以是局域网客户，均可在浏览器中进行收看。1000M局域网络支持400路并发同时(码流2Mbits的情况)。

内置2T硬盘，码流设置成1Mbts/s的情况，可对一路VGA信号进行240天的实时录制，支持多路信号同时直播同时录制。

广州畅通信息技术有限公司（VGAIC），致力于VGA/高清/标清等视频信号的编码采集处理，我们为客户提供一整套视频采集处理的方案，以协助他们推出高品质的视频采集处理的系列产品，详情请到我司网站http://www.vgaic.com查看。
